角型空氣閥 ZGP4X-10/16/25/40
產品詳情


用途

產品安裝與水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體安裝位置以實際工況為準),充水時高速排氣;滿管時持續微量排除水中析出的氣體;管道泄水放空時高速吸氣防止管道形成負壓。本產品具有傳統復合式空氣閥的全部功能,且工作更可靠,是復合式空氣閥的升級產品。

特點

集高速進排氣閥、微量排氣閥功能與一身,結構緊湊,功能完善。

微量排氣閥采用不銹鋼骨架襯膠結構,鑲嵌于比水輕的滑動體內,體積小巧,與不銹鋼浮球接觸的面積小,密封嚴密,動作靈敏,無粘黏現象,保持微排持續可靠。

高速進排氣口的密封副是通過超高分子量材質制作的滑動體與橡膠密封圈以平面密封的形式實現,浮球不參與高速進排氣密封副的密封,不會有密封副楔合和粘黏現象,密封副的接觸和脫離迅速可靠。

具有高速排氣不吹堵、滿管時微量排氣提高輸水效率、管線排空時高速吸氣防止管路負壓等多種功能。

浮球與滑動體置于頂部開窗口的護筒內,其裝配位置和結構形式在空氣動力學上使得高速氣流排除時,對滑動體和浮球的總作用力是豎直朝下的,不會出現高速氣流排出時攜帶浮球和滑動體向上運動而發生吹堵。

主要技術參數

公稱通徑:DN50—DN300

公稱壓力:1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa

適用介質:原水、清水等

適用溫度:0—60℃

工作原理

閥門初始狀態:角型空氣閥的浮球位于護筒底部,浮球下端有配重,使其密封面始終朝上,上部與微排閥座的密封面接觸,并通過微排閥座托起滑動體。浮球和滑動體在豎直力的作用下,可沿護筒無阻礙地作有行程限制的上下運動。閥蓋排氣口徑不小于閥門通徑。

高速排氣狀態:當管線充水排氣時,高速氣流通過閥體下部入口進入閥體,沿閥體與護筒之間的環形過流面進入到閥體上部,再通過護筒窗口、閥蓋排氣口、防護罩,排入大氣;閥體入口的小部分氣流通過護筒底孔進入護筒內,沿浮球、滑動體與護筒之間的間隙向上運動,但在浮球和滑動體的重力、以及滑動體上方護筒窗口橫向氣流的作用下,此部分氣流不能吹動浮球和滑動體上升到密封圈的位置。故在高速排氣時不會發生吹堵現象。

關閉密封狀態:當管路中的氣體基本排除完畢,水位上升進入閥體,淹沒浮球和滑動體時,浮球和滑動體(均比水輕)將上浮,滑動體的密封面與橡膠閥座接觸形成高速進排氣口的密封,浮球上部與微排閥座接觸形成微排孔的密封,隨著閥體內水壓的升高,密封部位的密封比壓增大、閥門關閉,水和氣體均不能通過閥門排出,閥門處于關閉和密封狀態。

微量排氣狀態:在閥門關閉后,管線中有氣體析出時,將逐漸集聚到安裝在管路局部高點的角型空氣閥閥體內。當此處積聚的氣體增加,氣壓上升大于此處水的壓力時,一方面將滑動體頂住使高速排氣口繼續保持密封狀態,另一方面將迫使淹沒浮球的水位下降,浮球隨之下落打開微量排氣口,微排閥座開始微量排氣。隨著微量排氣的進行,集聚此處的氣壓隨之下降,水位上升,浮球隨水位上升又封住微排閥座。故微排閥座可使氣體通過微排閥座排出,但水卻不能,實現了有氣即排,排完即關,間隔排氣,只排氣不排水等功能,可最大限度排盡管線中出現的氣體。

負壓吸氣狀態:當管線因停泵、泄水排空而出現負壓時,水位下降,外界空氣壓力大于管線水壓,外界空氣壓力的作用在滑動體上,使滑動體和浮球因水位下降而下落,高速進排氣口打開,可以立即大量吸入外界空氣而消除管線真空?;宀捎貿叻腫恿烤垡蟻┎牧?,密封表面非常光滑且永不生銹,與橡膠密封圈形成平面密封而非楔緊密封,不會因長時間密封而發生粘黏現象,因此在出現負壓時能與密封面瞬間脫離。

結構示意圖

主要零件材料

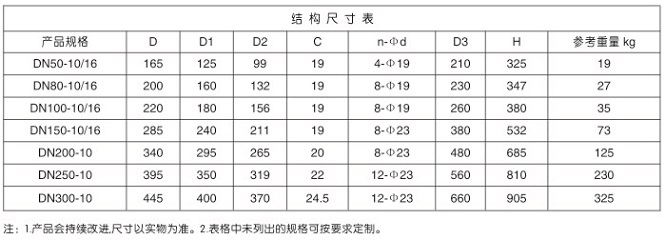

結構尺寸表
